西门子控制器 ET 200pro 接口模块

IM 154 – PROFINET 和 PROFIBUS 的接口模块

ET 200 pro 通过接口模块连接到总线系统（行业领先的工业以太网标准总线 PROFINET 或应用成熟的现场总线 PROFIBUS）。SIMATIC ET 200pro 提供有通过将接口模块和连接模块分离而实现的灵活连接技术。

PROFINET 的接口模块

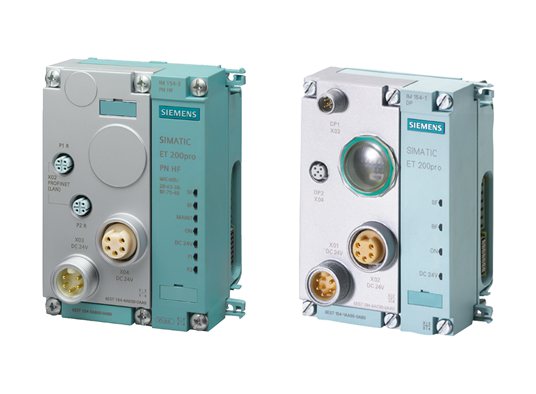

IM 154-3 PN 高性能型和 IM 154-4 PN 高性能型接口模块负责通过 PROFINET IO 实现 ET 200pro 和上位控制器之间的通信。这些接口模块具有一个 2 端口交换机，可用来方便地组态总线型结构。采用 PROFINET 时，每个站可以有更多参数，因此可使用更多高性能模块。进行维护时，无需编程设备即可更换接口模块，设备名称和参数保留在模块上。与 PROFIBUS 型模块一样，接口模块以及接口模块 IM 154-4 PN HF 上的连接模块是分开的，这样就可采用各种连接方式。

与 PROFIBUS 型接口模块和连接模块一样，PROFINET 的接口模块是分开的。对于接口模块 IM154-4 PN HF，可针对不同连接系统采用成熟的 M12 7/8" 连接技术和推拉式连接技术。

西门子工业产品网上商城中的 IM 154-3 PN 高性能型接口模块
TIA Selection Tool 中的 IM 154-3 PN 高性能型接口模块
西门子工业产品网上商城中的 IM 154-4 PN 高性能型接口模块
TIA Selection Tool 中的 IM 154-4 PN 高性能型接口模块

PROFIBUS 的接口模块

IM 154-1 DP 和 IM 154-2 DP 高性能型接口模块通过 PROFIBUS DP. 来处理 ET 200pro 和上层主站之间的通信。这些接口模块可与三种不同模块组合以连接总线和电源。所有 PROFIBUS 连接模块都配有可见的地址设置器（可方便地读取地址）以及一个可选择的终端电阻器。借助于集成的 T 功能，可在进行维护时启动部分网段并执行不间断的总线通信。

M12, 7/8''：熟悉的连接方式，符合广泛采用的连接器标准。
通过电缆密封端头进行直接连接：
适用于最高 16 A 电子负载以及最高 2.5 mm² 的截面积。
ECOFAST（能源与通信现场安装系统）
支持无机柜分配的标准化西门子连接技术基于混合型电缆，用于输送总线信号和电源。
